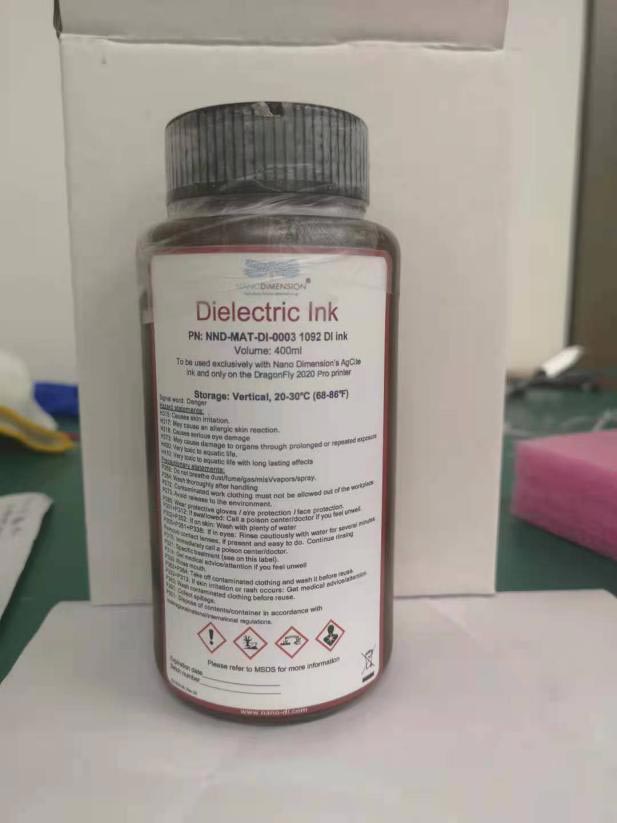

Dielectric Ink
概述
Dielectric Ink是一款光固化介電聚合物油墨，做為AgCite納米銀油墨的補充，與AgCite納米銀油墨高度兼容，提供必要的電氣絕緣。油墨配方中綜合考慮了兼容性、附著力、散熱和易燃性等特殊性能，確保電子產品打印的可靠性和最優化。
性能參數
1.介電常數（Dk）與介電損耗（Df）
表1 電介質特性：Dk與Df是工作頻率的函數
200MHz | 500MHz | 1GHz | 2GHz | 5GHz | 10GHz | 15GHz | 20GHz | |
介電常數（Dk） | 2.80 | 2.81 | 2.81 | 2.80 | 2.78 | 2.76 | 2.75 | 2.78 |
介電損耗（Df） | 0.000 | 0.004 | 0.006 | 0.011 | 0.012 | 0.013 | 0.013 | 0.012 |
注：DI的電學性能,Dk與Df值均為參考值，特別是Df，其真實值依賴于實驗方法。

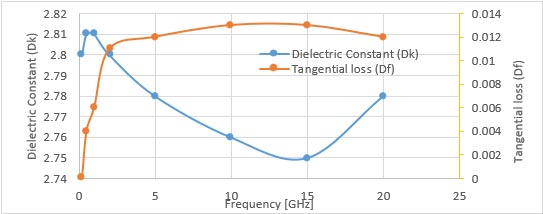

圖1 Dk和Df與工作頻率的函數關系圖
2.其他檢測項目
檢測項目 | 1092 | 檢測 方向 | 單位 | 樣品狀態 | 測試方法 |
介電擊穿（厚度：0.6mm） | 40.3 | kV | IPC-TM-650 2.5.6 | ||
體積電阻率 | 3.45e+15 | M??cm | 濕度調節之后 | IPC 2.5.17.1 | |
1.53e+14 | M??cm | 升溫狀態下 | IPC 2.5.17.1 | ||
表面電阻率 | 1.12e+10 | M? | 濕度調節之后 | IPC 2.5.17.1 | |
1.64e+11 | M? | 升溫狀態下 | IPC 2.5.17.1 | ||
弧阻 | TBD | Sec | IPC 2.5.1 | ||
吸濕性 | 1.30 | % | IPC-TM-650 2.6.2.1 | ||
抗彎強度 （橫向） | 106.4 | N/mm2 | 23℃ | IPC TM-650 2.4.4 | |
CTE X/Y/Z(TMA) (厚度≥0.5mm) | 108/117/1 31 | X, Y, Z | ppm/°C | 35°C ~ 230°C，無預處理 | IPC-TM-650 2.4.24 |
107/104/1 28 | X, Y, Z | ppm/°C | 35°C ~ 230°C，預處理：105℃，2h | ||
分解溫度（Td2%）(TGA) | 302 | ℃ | IPC-TM-650 2.4.24.6 | ||
分解溫度（Td5%）(TGA) | 351 | ℃ | |||
Tg (DMA,10Hz, tan delta) | 162 | ℃ | IPC-TM-650 2.4.25 (2.4.24.4) | ||
可燃性 | TBD | sec | UL94 | ||
熱導率 | 0.21899 | W/mK | ISO 22007-2 | ||
0.13606 | mm^2/ sec | 23℃ | |||
尺寸穩定性 | 99.8 | X/Y | % | ||
密度 | 1.18 | g/cm3 | 23℃ | ASTM D792 | |
粘度 | 15 | cP | 50℃ | 流變儀 | |
9.3 | cP | 65℃ | 流變儀 | ||
粗糙度 | <2.5 | 上表面 | μm | ||
<0.25 | 底面 | μm | 共聚焦顯微鏡 | ||
%TML（滲氣） | 0.68 | ASTM 595-84 | |||
%CVMS（滲氣） | <0.01 | ASTM 595-84 | |||
%WVR（滲氣） | 0.23 | ASTM 595-84 | |||
注：測試方法僅作為測試方法的參考，PCB的IPC規范不適用于AME技術。 | |||||
