JD200Mini微筆直寫3D打印機是由西安瑞特三維科技有限公司自主研發的集FDM結構打印和微筆直寫電子線路打印為一體的3D打印專用裝備，即該打印設備有2個打印頭，一個是FDM技術的塑料熔融擠出成型頭，可以打印常見的PLA、PCL等可塑性塑料絲材（直徑1.75mm±0.05），另一個頭為微筆直寫技術的電子線路導電材料打印頭，可以打印納米銀導電漿料等材料。JD200Mini設備可以用于復合材料一體化成型、平面天線、單層線路板等產品的3D打印成型。

      視頻中正在打印的樣件為矩形的叉指電極，微間距的叉指電極是一種最為常用的微間距電極結構，它被廣泛的應用于非破壞性測試、電子通訊、化學測試等多個領域。以下為JD200Mini設備操作說明：

       1、打印準備工具：針頭（一般選用0.16mm），針筒，針筒連接器，銀漿，pi薄膜，酒精，工業擦拭布；

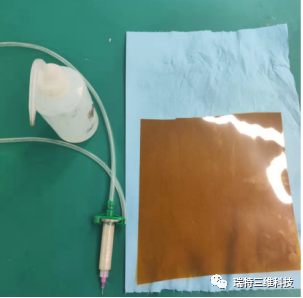

圖1 準備工具

      2、將pi薄膜用酒精固定在熱床上（也可使用pi膠帶固定），針筒連接器連接到x軸后方的氣動接頭上，mini尾部氣動接頭連接到正壓泵，安裝固定直寫的夾具并將針筒固定；

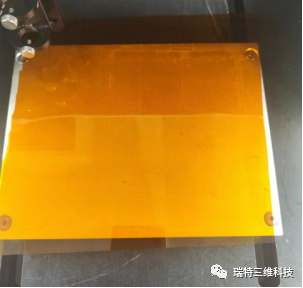

圖2 pi薄膜固定

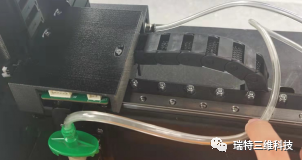

圖3 針筒連接器與氣動接頭連接

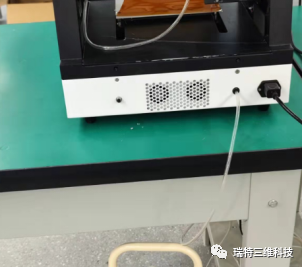

圖4 正壓泵與氣動接頭連接

      3、固定好針筒位置：通過觸摸屏進行回零（回零時先不用裝上針筒，以免將針頭撞歪），回零后將針筒固定在夾具上，若此時針頭與打印平臺距離差距較遠時，調高Z軸限位開關的位置，反之，調低Z軸限位開關的位置，最后達成目標為針頭與pi薄膜之間完全接觸后，再向上移動0.1mm；

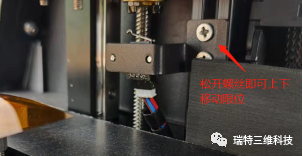

圖5 調整Z軸限位開關

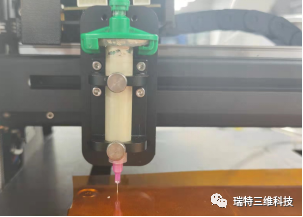

圖6 針頭與pi薄膜之間接觸

      4、首先點擊mini設備前方的直寫按鈕，檢查電磁閥出氣和按鈕是否同步，同時也將針頭中的氣泡排除；

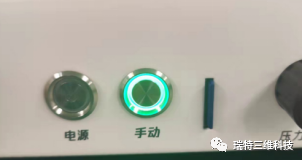

圖7 手動直寫

      5、開始打印，插入sd卡，觸摸屏控制首先回零，再點擊打印鍵選擇打印文件；

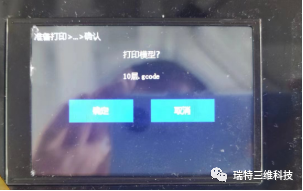

圖8 點擊打印文件

      6、打印完成后，打印圖案如圖；

圖9 打印圖案

      7、打印中需要換料可以暫?；蛲Ｖ勾蛴。龘Q好料后，可以重新進行打印。

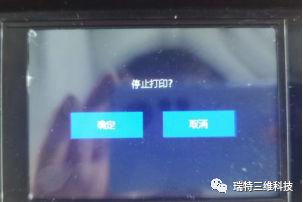

圖10 暫停--停止時停止打印
