JD200 Mini教學直寫3D打印設備
JD200Mini微筆直寫3D打印機是由西安瑞特三維科技有限公司自主研發的集FDM結構打印和微筆直寫電子線路打印為一體的3D打印專用裝備，即該打印設備有2個打印頭，一個是FDM技術的塑料熔融擠出成型頭，可以打印常見的PLA、PCL等可塑性塑料絲材（直徑1.75mm±0.05），另一個頭為微筆直寫技術的電子線路導電材料打印頭，可以打印納米銀導電漿料等材料。JD200Mini設備可以用于復合材料一體化成型、平面天線、單層線路板等產品的3D打印成型。

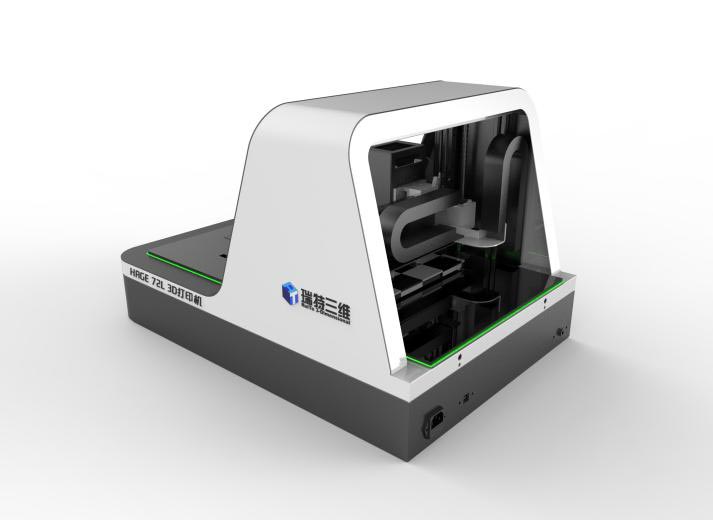

產品圖片：

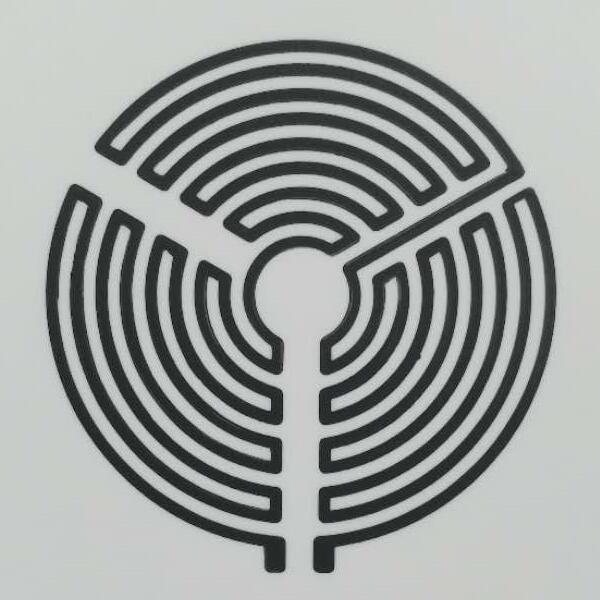

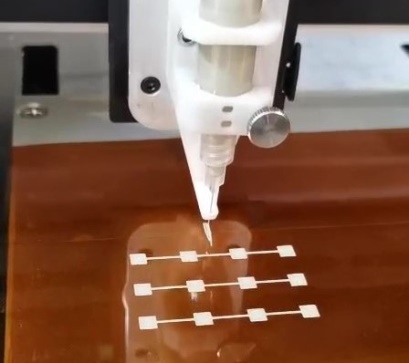

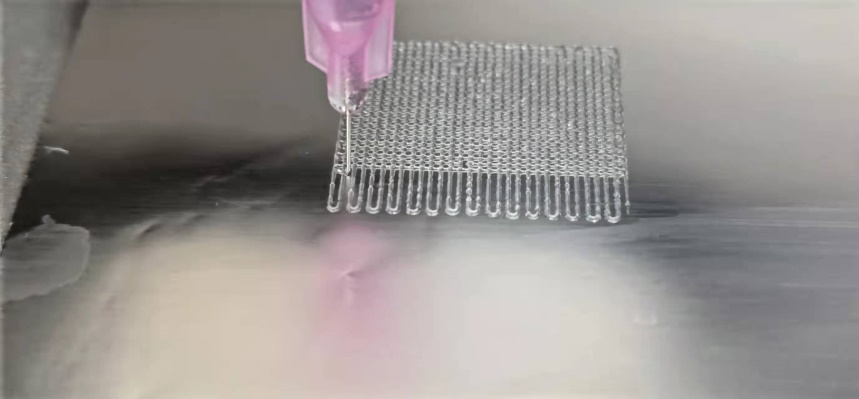

打印樣品：
設備參數：
類別 | 名稱 | 規格/參數 | ||
加工原理 | 打印技術 | FDM+微筆直寫 | ||
工作范圍 | X 軸行程 | 200 mm | ||
Y 軸行程 | 160 mm | |||
Z 軸行程 | 70 mm | |||
打印平臺 | 附加熱功能 | 室溫-100℃ | ||
打印參數 | 基材 | X/Y/Z 軸打印速度 | <50 mm/s | |
打印層厚 | 0.15-0.3 mm | |||
漿料 | 粘度范圍 | 10-300 Pa.s | ||
氣壓范圍 | 0.1-0.6 MPa | |||
針頭直徑 | ≥0.2mm | |||
精度 | X/Y/Z 軸運動精度 | ±0.05 mm | ||
打印精度 | ±0.2mm | |||
最小線寬 | 0.4mm | |||
最小線間距 | 0.4mm | |||
打印頭 | 打印頭數量 | 2 | ||
FDM 噴嘴 | 直徑 | ? 0.3 mm-? 0.5 mm | ||
噴頭數量 | 1 | |||
噴嘴工作溫度 | 170-210 ℃ | |||
直寫噴頭 | 噴頭數量 | 1 | ||
打印材料 | FDM 材料 | 材料名稱 | PLA | |
材料直徑 | ? 1.75 mm | |||
直寫材料 | 導電材料 | 銀漿料、碳漿等 | ||
可焊材料 | 銀鈀漿料等 | |||
介質材料 | PI、樹脂漿料等 | |||
軟件 | 切片軟件 | Simplify 3D軟件 | ||
切軟件支持格式 | .STL | |||
機器支持文件類型 | .GCODE | |||
打印方式 | SD卡脫機打印 | |||
其它參數 | 用戶界面 | 3.2寸觸摸屏 | ||
重量 | 40kg | |||
輸入電壓 | 220VAC，50-60Hz | |||
功 率 | 300W | |||
環境溫度 | 15-30℃ | |||
外形尺寸 | 420×620×400mm | |||
