噴頭及驅動器介紹
RT-MJ-S01系列噴頭
RT-MJ-S01系列噴頭
RT-MJ-S01系列噴頭通過Inkjet壓電噴墨打印技術點噴產生微小液滴，實現微滴發生及微量噴射。孔口的直徑可以選擇在20-80um之間，亦可針對客戶需求定制，并且通過參數調節，客戶可實現噴嘴口徑的1~1.5倍液滴尺寸調節。流體的粘度要低于30cps，表面張力在20-70N/cm之間，溶液溫度可加熱達40℃。噴口及其浸潤面由特殊玻璃性材料制成，材料適用性及兼容性好，可噴射大部分常見流體，實現溶液、懸濁液、乳濁液、分散液的微米級精細打印。
功能特性：
l 按需噴墨 | l 噴頭頻率可達5kHz |
l 多種噴頭口徑可選，可定制 | l 可實現連續打印及按需打印模式 |
l 溶液溫度可加熱至40℃ | l 易清洗，抗腐蝕，可重復使用 |
l 材料適用性及兼容性，可噴射溶液、懸濁液和分散液 | |
規格參數
噴嘴直徑 | 標注口徑：30μm-80μm，最小20μm，可定制 |
噴嘴直徑公差 | ±2μm |
液體粘度 | ＜30cp（加熱可達50cp） |
液體表面張力 | 20-70 dynes/cm |
液體酸堿度（PH） | 2-11 |
打印液體最高溫度 | 60℃ |
單一液滴體積 | 14-400pL |
噴頭頻率 | 5kHz |
產生液滴速率 | 0-5000/s |

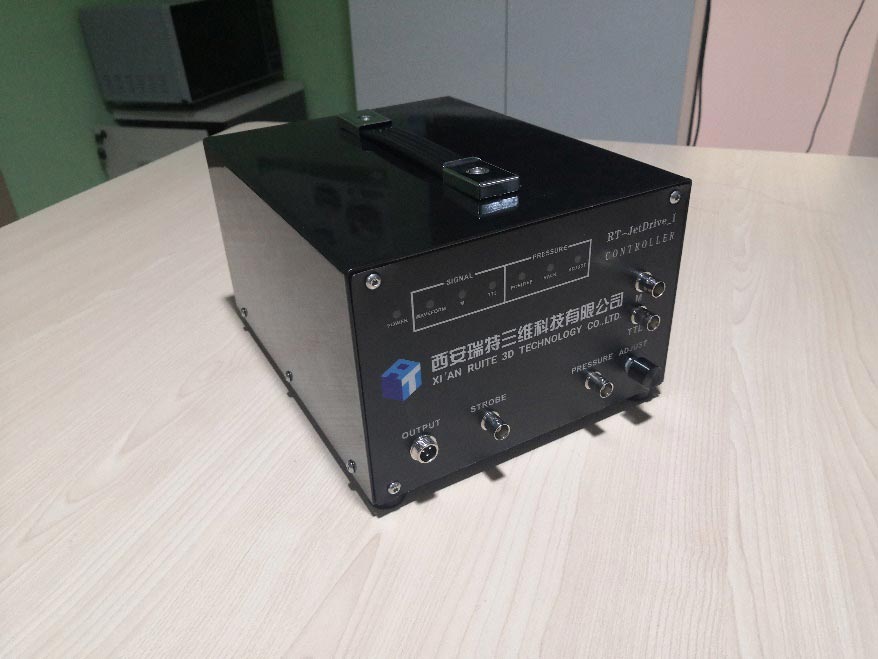

RT-JetDrive_I噴頭控制器
RT-JetDrive_I噴頭控制器的設計是為了向RT-MJ-S01系列噴頭提供復雜的驅動波形。計算機通過串行通信（RS-232）控制，并提供多種外部觸發方式，用于噴射操作期間的實時控制。RT-JetDrive_I噴頭控制器還提供LED閃光燈驅動信號，進行滴落觀測信號輸出，RT-JetDrive_I噴頭控制器可與RT-PT-S01系列全自動壓力控制系統配合使用，進行打印操作過程中壓力控制。
RT-JetDrive_I噴頭控制器提供配套驅動控制程序（Single_Inkjet-System_I）通過Single_Inkjet-System_I客戶可以實現波形、頻率自定義，墨滴觀測，噴頭氣壓控制等。
壓電噴墨控制器

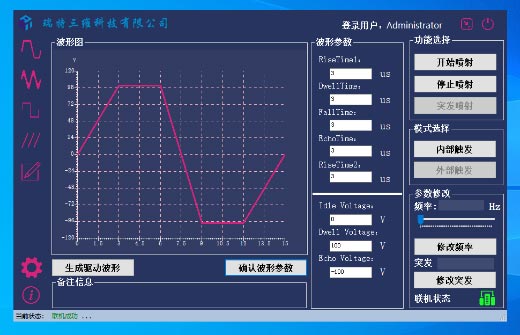

壓電噴墨驅動軟件
功能特性：
標準特征 | 可擴展選擇 |
l 計算機控制：提供了基于Windows的控制程序以及命令集 | l 多路復用單通道輸出單元 |
l 8參數雙極梯形波、正弦波、三角波和12點任意波形模式 | l 同時驅動的多通道單元，多達4個輸出通道的配置 |
l 用于實時控制的外部觸發器 | l 客制化波形生成及操作界面 |
l LED閃光燈輸出/延遲調節 | |
l 壓力控制器數據輸出/調節 | |
規格參數
偏移電壓 | -120V至+120V |
電壓值1 | -120V至+120V |
電壓值2 | -120V至+120V |
上升時間（偏移電壓至電壓值1） | 1-3000μs |
持續時間（電壓值1） | 3-3000μs |
下降時間（電壓值1至電壓值2） | 1-3000μs |
持續時間（電壓值2） | 3-3000μs |
上升時間（電壓值2至偏移電壓） | 1-3000μs |
